Producten Beschrijving

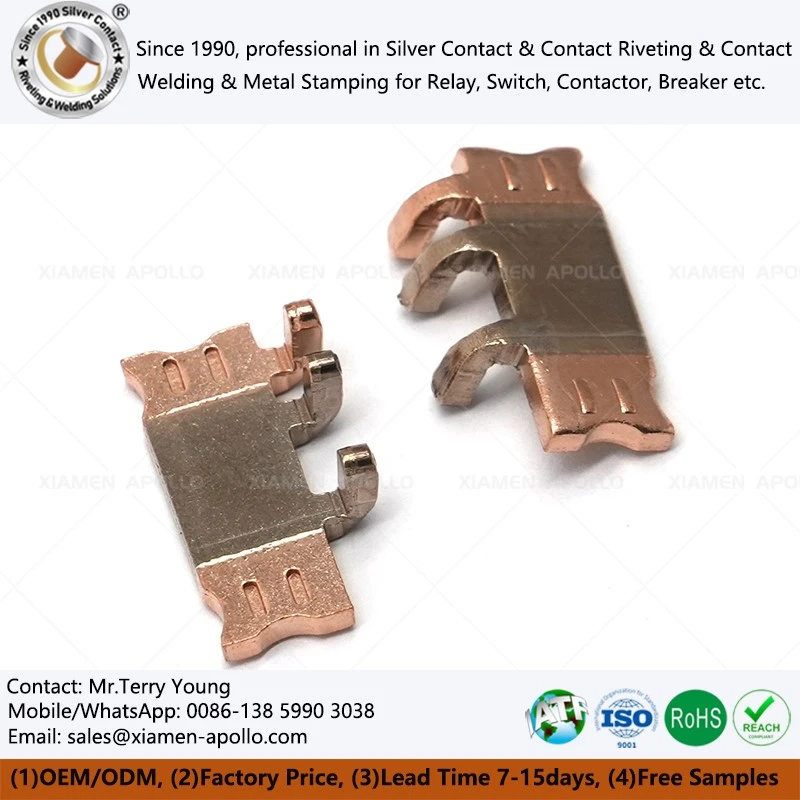

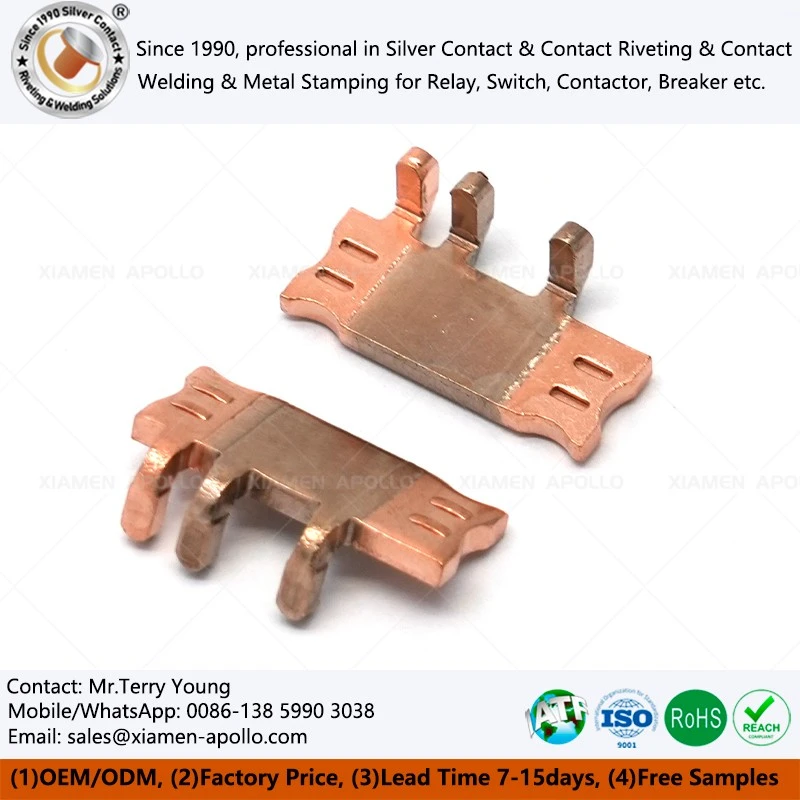

De E-Beam Welding Manganin elektrische shunt is een zeer-precies weerstandselement voor detectie van hoge- stroom. De kernfunctie ervan is het omzetten van de grote stroom die door het circuit vloeit in een zwak spanningssignaal dat door het meetsysteem kan worden herkend. Dit product maakt gebruik van vacuüm-elektronenbundellastechnologie om een weerstandselement van mangaan-koperlegering met een lage-temperatuur--coëfficiënt en een koperen aansluiting met hoge-geleidingscoëfficiënt nauwkeurig te verbinden, waardoor een stroombemonsteringssamenstel wordt gevormd met uitstekende thermische stabiliteit en betrouwbaarheid op lange- termijn.
In moderne vermogenselektronische systemen heeft de nauwkeurigheid van de stroommeting rechtstreeks invloed op de bedrijfsefficiëntie en veiligheid van het hele systeem. Als front-element voor stroombemonstering bepalen de prestaties van de Electron Beam Welded Shunt de betrouwbaarheid van de meetresultaten. Van stroomdetectie in een-fase-energiemeters tot statusbewaking in batterijbeheersystemen voor nieuwe energievoertuigen en overstroombeveiliging in industriële frequentieomvormers: dit product speelt een onvervangbare rol.
Materiaaleigenschappen van mangaan-koperlegering
Extreem lage temperatuurweerstandscoëfficiënt
De typische temperatuurcoëfficiënt van weerstand van 6J13-manganine-koperlegering ligt onder ±25 ppm/graad, wat tot de beste behoort op het gebied van precisieweerstandslegeringen. Dankzij deze eigenschap kan de E-beam Welding Shunt een extreem hoge meetnauwkeurigheid behouden over een breed temperatuurbereik, en voldoet hij aan de strenge temperatuurstabiliteitsvereisten van zeer-precieze stroombemonsteringstoepassingen.
01
Stabiele weerstand
De soortelijke weerstand varieert van 0,38 tot 0,44 μΩ·mm²/mm, met een goede batch-tot-batchconsistentie, wat een nauwkeurig ontwerp en controle van de weerstandswaarden mogelijk maakt. Manganin Shunt For Electronic Power maakt gebruik van deze stabiele weerstandskarakteristiek om regelbare weerstandswaarden en batch-tot- batchconsistentie te bereiken gedurende het hele proces, van ontwerp tot massaproductie.
02
Laag thermo-elektrisch potentieel
Het thermo-elektrische potentieel van manganine-koperlegeringen gecombineerd met koper is extreem laag, waardoor extra meetfouten veroorzaakt door temperatuurgradiënten worden verminderd. In het toepassingsscenario van Magnetic Shunt for Latching Relay onderdrukt het lage thermo-elektrische potentieel effectief bemonsteringsfouten veroorzaakt door lokale temperatuurstijging tijdens het schakelen van relais, waardoor de betrouwbaarheid van het algehele besturingssysteem wordt verbeterd.
03
Uitstekende bewerkingsprestaties
De 6J13-mangaan-koperlegering kan met precisie-worden gevormd door middel van koudwalsen, stampen en andere processen, wat resulteert in een uitstekende randkwaliteit en voldoet aan de vereisten van miniaturisatie en assemblage met hoge- dichtheid. Het productieproces van puntlassen voor Manganin Shunt Resistor maakt volledig gebruik van de uitstekende koudbewerkingsprestaties van mangaan-koperlegeringen, waardoor wordt gegarandeerd dat de geometrische nauwkeurigheid van het weerstandsgebied voldoet aan de ontwerpvereisten.
04
Uitstekende oxidatieweerstand
De natuurlijk gevormde oxidefilm op het oppervlak van de mangaan-koperlegering heeft goede beschermende eigenschappen en wordt onder normale omgevingsomstandigheden niet gemakkelijk verder geoxideerd, waardoor weerstandsstabiliteit op lange- termijn wordt gegarandeerd. Bij buitengebruik op lange- termijn vertrouwt het Manganine-vergrendelrelais voor één fase op deze oxidatie-bestendige eigenschap van mangaan-koperlegering om de stabiliteit op lange- termijn van de bemonsteringsweerstandswaarde te behouden, waardoor het risico op meterafwijking wordt verminderd.
05
Technische voordelen van het EBW-proces
Vacuümomgeving garandeert laszuiverheid
Het lasproces wordt voltooid in een vacuümkamer, waardoor verontreiniging van de las door atmosferische zuurstof, stikstof, waterdamp, enz. effectief wordt vermeden. Bij het lassen van koper-mangaan-koper-verschillende metalen is de zuiverheid van het grensvlak van het grootste belang-zelfs kleine hoeveelheden oxiden of onzuiverheden kunnen de contactweerstand vergroten of bronnen van thermo-elektrische potentiaaldrift creëren. Dit is een technologische basisvereiste om de stabiele metrologische nauwkeurigheid van de Manganin Shunt for Energy Meter op lange termijn te garanderen.
Hoge energiedichtheid voor dieppenetratielassen

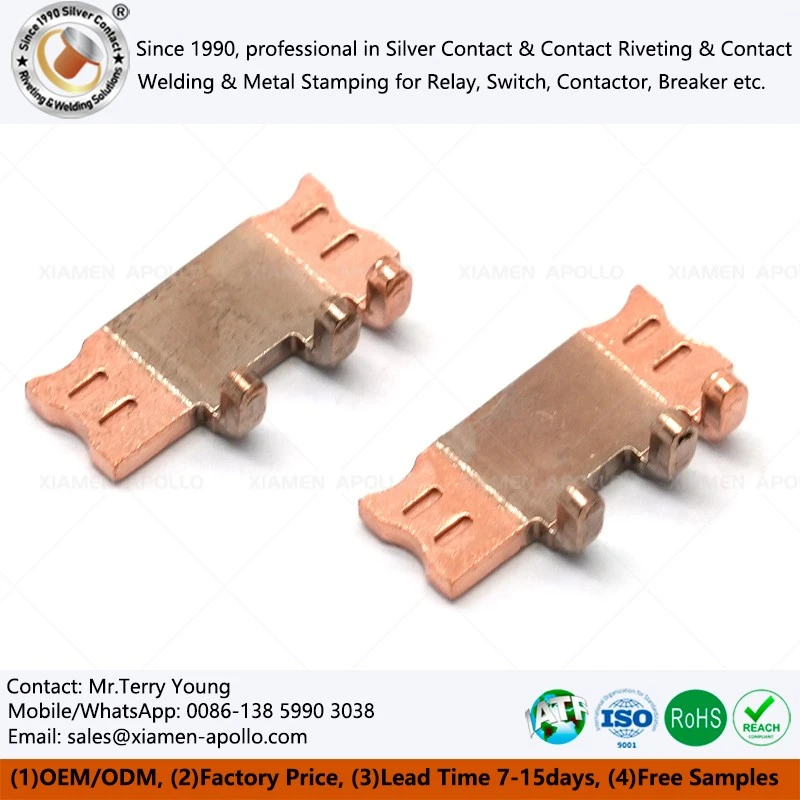

De energiedichtheid van de elektronenbundel kan 10⁵~10⁷ W/cm² bereiken, waardoor lassen met een enkele- lasgang mogelijk is met een diepte variërend van enkele millimeters tot tientallen millimeters. Bij dikkere shuntaansluitingen kan met elektronenstraallassen volledige penetratie in één enkele doorgang worden bereikt, waardoor de noodzaak van meerdere laspassages wordt geëlimineerd. Dit resulteert in esthetisch aantrekkelijke lassen met een smalle, door warmte-beïnvloede zone, waardoor fouten in de temperatuurstijging en weerstandsafwijkingen in de Resistor Mangaan Shunt voor elektrische meter effectief worden beheerst.
Nauwkeurige warmtecontrole vermindert thermische stress
De energie-invoer van de elektronenbundel kan nauwkeurig worden geregeld. Gecombineerd met de unieke warmtegeleidingseigenschappen van een vacuümomgeving maakt dit een nauwkeurige controle van de thermische cyclus tijdens het lassen mogelijk. Dit is vooral belangrijk voor mangaankopermaterialen, omdat overmatige warmte-inbreng de microstructuur van de mangaankoperlegering kan veranderen, waardoor de weerstands- en temperatuurkarakteristieken worden beïnvloed. Nauwkeurige warmtebeheersing bij het lassen met elektronenstralen zorgt voor consistente prestaties van manganine-kopermaterialen na het lassen.
Betrouwbaarheid van het lassen van ongelijksoortige metalen
Koper en manganine-koper verschillen qua fysische eigenschappen en chemische samenstelling, waardoor het lastig wordt om met traditionele lasprocessen kwalitatief hoogwaardige, ongelijksoortige metaalverbindingen te maken. De hoge energiedichtheid en de vacuümomgeving van elektronenbundellassen maken het tot een ideaal proces voor het verbinden van koper- en manganine-koper-verschillende metalen, waardoor lassen worden geproduceerd met uitstekende metallurgische hechting en extreem lage defectpercentages, waarbij volledig wordt voldaan aan de hoge- stroom, hoge- betrouwbaarheid en lange- elektrische bedrijfsomstandigheden bij volledige- belasting die vereist zijn voor Manganin-shunt met 100 A voor elektrische toepassingen.
Toepassingsgevallen in de industrie
Eénfasige slimme meters.-
Residentiële een--fase slimme netwerkmeters, industriële en commerciële een- prepaid-meters en slimme terminals voor meteruitlezing op afstand bevatten kernbemonsteringscomponenten, die het traditionele puntlassen voor Manganin-shuntweerstanden vervangen, waardoor het aantal reparaties van meetfouten na- de verkoop wordt verlaagd.
01
Eenfasig elektromagnetisch relais met vergrendeling
Eén-fasemeters zijn voorzien van een ingebouwd- magnetisch vergrendelingsrelais. De geïntegreerde shunt combineert stroombemonstering en magnetische shuntgeleidingsfuncties, waardoor de grootte van de relaisbehuizing en de montagetijd worden verminderd. Er worden OEM-onderdelen (Original Equipment Manufacturer), waaronder het relaisjuk en zilveren contacten, meegeleverd, waardoor relaisfabrikanten een one-stopservice voor de levering van metalen onderdelen krijgen.
02
Elektronische regelapparatuur met hoog-vermogen
Fotovoltaïsche omvormers, omvormers voor energieopslag en oplaadpalen maken gebruik van een-fasige stroombemonstering van stroomcircuits. Onder omstandigheden van continue volledige- belasting met hoge stroomsterkte, stabiele warmtedissipatie via elektronenstraallassen en lage weerstandsdrift, wordt voldaan aan de lange- stabiele werkingsvereisten van industriële- stroomapparatuur. Een EBW-mangaankopershunt met een hoge-stroomspecificatie van 200 A is beschikbaar voor aanpassing.
03
Draagbare elektrische testinstrumenten

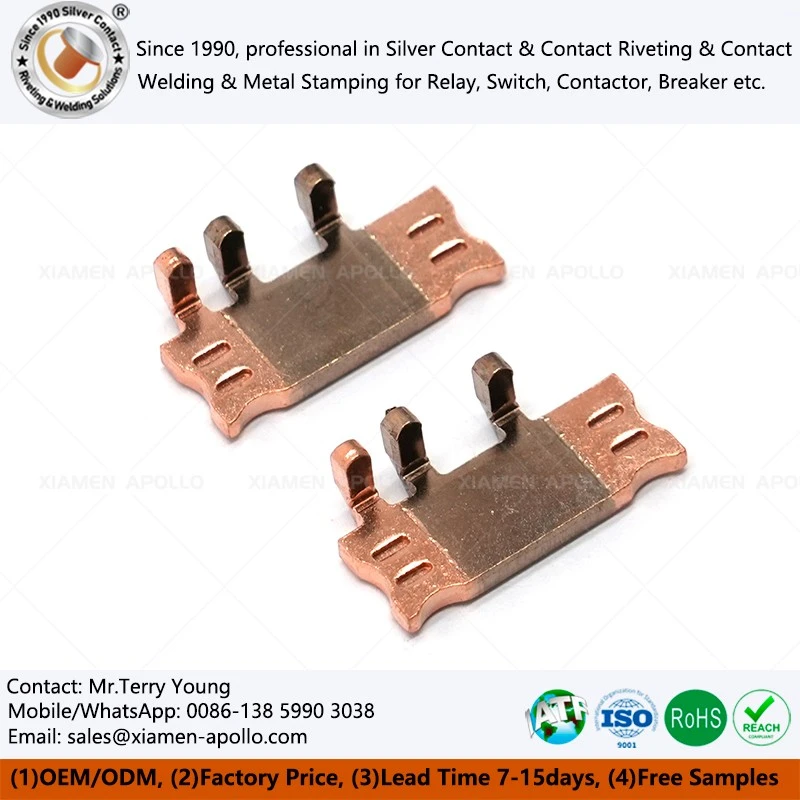

Een-fasige vermogensmeters en draagbare vermogenskalibratieapparaten zijn voorzien van een ingebouwde-in E-Beam Welding Manganin Shunt voor Smart Energy Meter. Grote temperatuurtolerantie en nauwkeurige afmetingen zorgen voor een compact ontwerp van de interne ruimte, geschikt voor draagbare apparaten.
04
neem contact met ons op
Gezien de complexiteit en strenge nauwkeurigheidseisen van huidige detectieoplossingen raden wij u ten zeerste aan om ons technisch engineeringteam grondig te raadplegen voordat u een bestelling plaatst. Neem vandaag nog contact met ons op en stuur ons uw schakelschema of technische specificaties, zodat wij u optimaal keuzeadvies kunnen geven voor deE-Straallassen Manganin elektrische shunt, evenals gratis voorbeeldtestdiensten.
