Overzicht relaiscontacten
DeZilveren elektrische contactenvan een relais zich in een normaal open of normaal gesloten toestand bevinden, dat wil zeggen dat de contacten die het signaal verbinden of verbreken wanneer de schakelaar normaal open of normaal gesloten is, de contacten van het relais worden genoemd.
Contacten zijn een van de belangrijkste componenten van elektromagnetische relais. De prestaties van contacten worden beïnvloed door factoren zoals contactmaterialen, contactdruk, belastingstype, werkfrequentie, atmosferische omgeving, contactconfiguratie en zweving. Als een van deze factoren niet aan de vooraf bepaalde waarde kan voldoen, kunnen puntcontactproblemen optreden, zoals elektrochemische corrosie van metalen tussen contacten, contactlassen, slijtage en een snelle toename van de contactweerstand. De nominale belasting van het contact verwijst naar de spanning en stroom die het elektromagnetische relais mag ontkoppelen. De grootte van de belasting bepaalt de grootte van de spanning en stroom die het elektromagnetische relais kan regelen. Elektromagnetische relais kunnen deze twee waarden tijdens gebruik niet overschrijden, anders veroorzaken ze gemakkelijk schade aan de relaiscontacten.
Relay-contactformulier
Er zijn drie contactformulieren van Silver CoatedElektrische contacten, namelijk puntcontact, lijncontact en oppervlaktecontact. Wat elektromagnetische relais betreft, is de contactvorm van de contacten meestal puntcontact. Veel voorkomende elektromagnetische relais op de markt hebben één set contacten, twee sets contacten en drie sets contacten. Om ervoor te zorgen dat het contact zelf niet per ongeluk uitvalt als gevolg van kwaliteitsproblemen tijdens het experiment, en om ervoor te zorgen dat de contactdruk in de grootste ruimte wordt gedetecteerd, zijn de elektromagnetische relais met één set contacten en drie sets contacten tijdens het experiment verlaten. het experiment, en de elektromagnetische relais met twee sets contacten werden geselecteerd.
In de bekrachtigde toestand, wanneer de bewegende en statische contacten geen contact maken, als de stroom van het losgekoppelde circuit een bepaalde waarde overschrijdt (verschillende relais hebben verschillende contactmaterialen en verschillende nominale stromen), of de spanning die op beide uiteinden van het contact wordt toegepast opening nadat de ontkoppeling een bepaalde waarde overschrijdt (verschillende relais hebben verschillende contactmaterialen en verschillende nominale spanningen), zal er een boog ontstaan in de contactopening. De boog is eigenlijk een ontladingsverschijnsel dat wordt gegenereerd door het gas tussen de contacten onder een sterk elektrisch veld, dat hoge temperaturen genereert en sterk licht en vonken uitzendt. Het bestaan van de boog verbrandt niet alleen het metalen oppervlak van het contact, verkort de levensduur van het elektrische apparaat, maar verlengt ook de ontkoppelingstijd van het circuit en zorgt er zelfs voor dat het relaiscontact uitvalt. In ernstige gevallen kan dit brand of gasongevallen veroorzaken. Om de veranderingswet van de contactdruk nauwkeurig te detecteren, is het daarom noodzakelijk om ervoor te zorgen dat de stroom die wordt losgekoppeld door het elektromagnetische relais en de spanning die wordt aangelegd aan beide uiteinden van het relaiscontact de nominale waarde tijdens het experiment niet overschrijdt.
Wat is het materiaal van het relaiscontact?
Gebruikelijke materialen voor relais Bimetaal Elektrisch Zilver Contactpuntmaterialen zijn: pure metalen materialen; materialen van metaallegeringen; metalen keramische materialen (poedermetallurgische materialen). Het contactvermogen is gerelateerd aan het materiaal. Over het algemeen wordt koper- of verzilvering gebruikt. Vergulden wordt gebruikt voor contacten met een lage aan-weerstand. Wolfraam wordt gebruikt voor hoge stroomsterkte en hoge intensiteit. Natuurlijk zijn er andere legeringsmaterialen, die allemaal verband houden met de toepassing (capaciteit, weerstand tegen spanning).
Elektromagnetische relais gebruiken de "aan" en "uit" van Contactor ElectricalZilveren contactenom het circuit te controleren. De contactspanningsval veroorzaakt door het verschil in contactweerstand tussen contacten is anders. Hoe groter de contactweerstand van het contact, hoe groter de spanningsval op het contact. De resulterende impact is: 1) Verhoog de contactverwarming en verkort de levensduur van het contact; 2) Verlaag de effectieve spanning op de belasting.
Om de bovengenoemde impact te vermijden, is het vereist om de contactweerstand van het contact zoveel mogelijk te verminderen. Er moeten materialen met een goede geleidbaarheid worden geselecteerd. Veelgebruikte materialen zijn: koper, zilver, -- zilver heeft een betere geleiding dan koper.
Voor kleine relais die in kleine signaalcircuits worden gebruikt, is het contactoppervlak van Bimetal Electronic Contacts vanwege de kleine stuurstroom klein en kunnen ook koperen contacten met vergulding worden gebruikt.

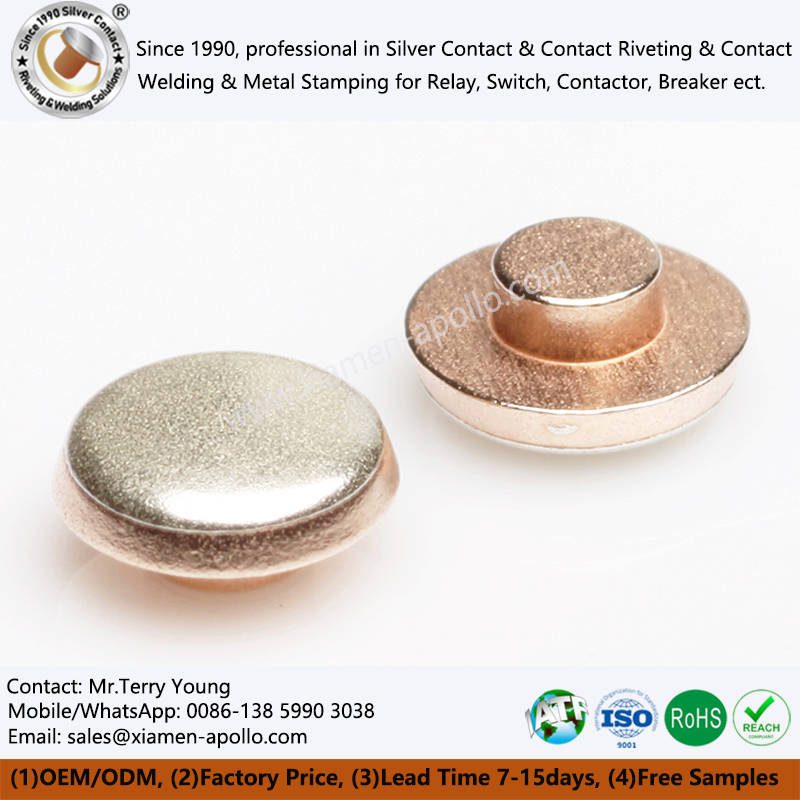

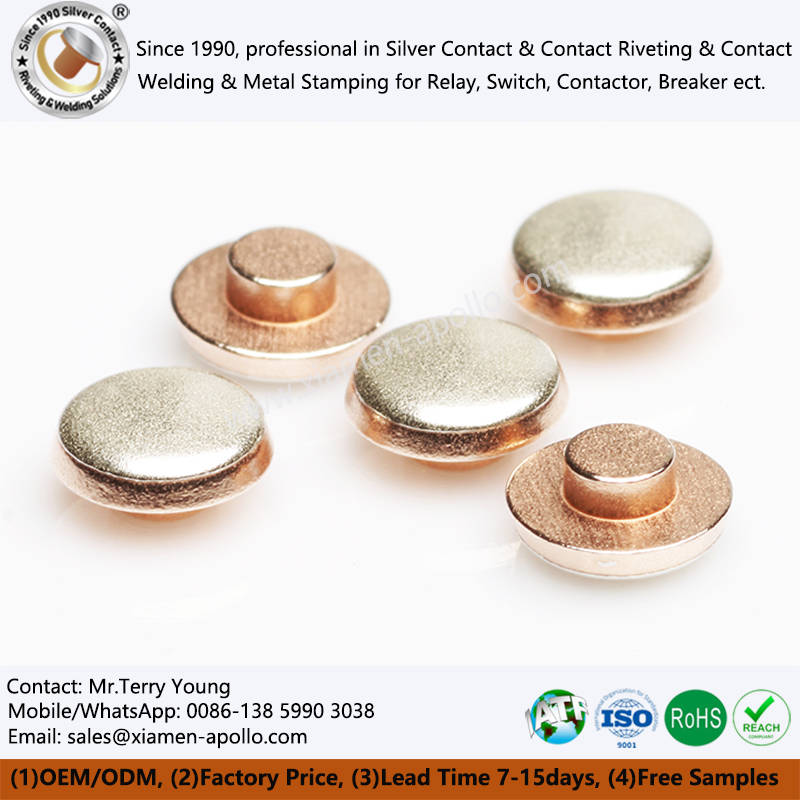

Onze zilvercoatingElektrische contactenhebben veel uitstekende eigenschappen waardoor ze een ideale keuze zijn voor veel vakgebieden. Ten eerste heeft het een uitstekende geleidbaarheid. Als uitstekend geleidend materiaal kan zilver zorgen voor een stabiele stroomoverdracht, waardoor de prestaties en efficiëntie van apparatuur aanzienlijk worden verbeterd. Ten tweede zijn zilveren contacten zeer slijtvast. Tijdens frequente schakelingen kunnen ze nog steeds een goede contactstatus behouden, waardoor de levensduur van het product wordt verlengd. Bovendien hebben onze zilvercontacten strenge kwaliteitscontroles ondergaan en zijn ze betrouwbaar, veilig en stabiel. Of het nu gaat om energiesystemen, industriële automatisering of communicatieapparatuur, zilveren contacten kunnen een belangrijke rol spelen.
